海洋物聯網
→ 防止互花米草復生和二次入侵
→ 不破壞底棲生態環境
→ 空-天-地一體化互花米草動態識別
→ 基于GIS的互花米草監測防治多源數據融合
→ 生態治理智能機器人集群自動管理
目前全國互花米草入侵面積達到6萬公頃,嚴重侵害潮間帶灘涂資源,破壞了本地生態系統,降低了生物多樣性,而且缺少長期有效的治理與防控手段。傳統刈割+翻耕,需要多次翻耕,對底棲生物的生態環境造成了嚴重的破壞;水淹3-6個月,底棲生物在水淹狀態下幾乎滅絕;化學治理方法,生態破壞性無法估量;并且傳統治理方法,大范圍、無選擇性的清除,對本地生態系統造成不可恢復性的破壞。
針對傳統互花米草治理方式的根本性問題,互花米草生態治理體系借助互花米草人工智能識別、不同生境互花米草多源遙感精準識別、治理成效智慧評估等關鍵技術,能夠在不破壞本土植被和底棲生態環境的前提下,精準識別并清除互花米草,真正達到互花米草的長效生態化防治目的。
本系統基于B/S的架構,構建出四層體系結構,自下而上分為數據層、系統層、應用層和表示層。
依據現場作業數據和區域環境數據,構建基礎數據層,并通過數據傳輸和數據調用,給系統層提供基礎數據支撐,系統層通過數據報表引擎和GIS引擎的綜合計算功能,將數據層傳遞的數據進行分析運算。應用層各個子系統可對系統層處理過的數據進行多方式、多層次的展現,監測數據管理系統對報表引擎運算過的數據進行頁面展示,GIS地圖子系統從GIS引擎獲取到運算分析后的專題圖并進行地圖操作展示,互花米草治理監測子系統和入侵及預警子系統均從系統層調用實時/歷史數據以及報表數據進行二次運算,再反饋指令給系統層,從而驅動現場工作的機器人進行規劃作業,數據可視化子系統調用系統層運算后的數據進行可視化呈現。表示層能夠使用不同的客戶端進行瀏覽觀看,能夠根據不同的用戶權限訪問應用層的各個子系統。
1)監測數據管理子系統
監測數據管理子系統具有衛星遙感數據、無人機拍攝數據和地面監測數據上傳及展示功能?;セ撞葜卫砑氨O(jiān)測所需數據有互花米草生態治理智能機器人數據庫、衛星遙感數據庫、無人機飛行數據庫、現場監控數據庫和監測產品數據庫,本系統能夠根據需要調用和上傳相關數據。

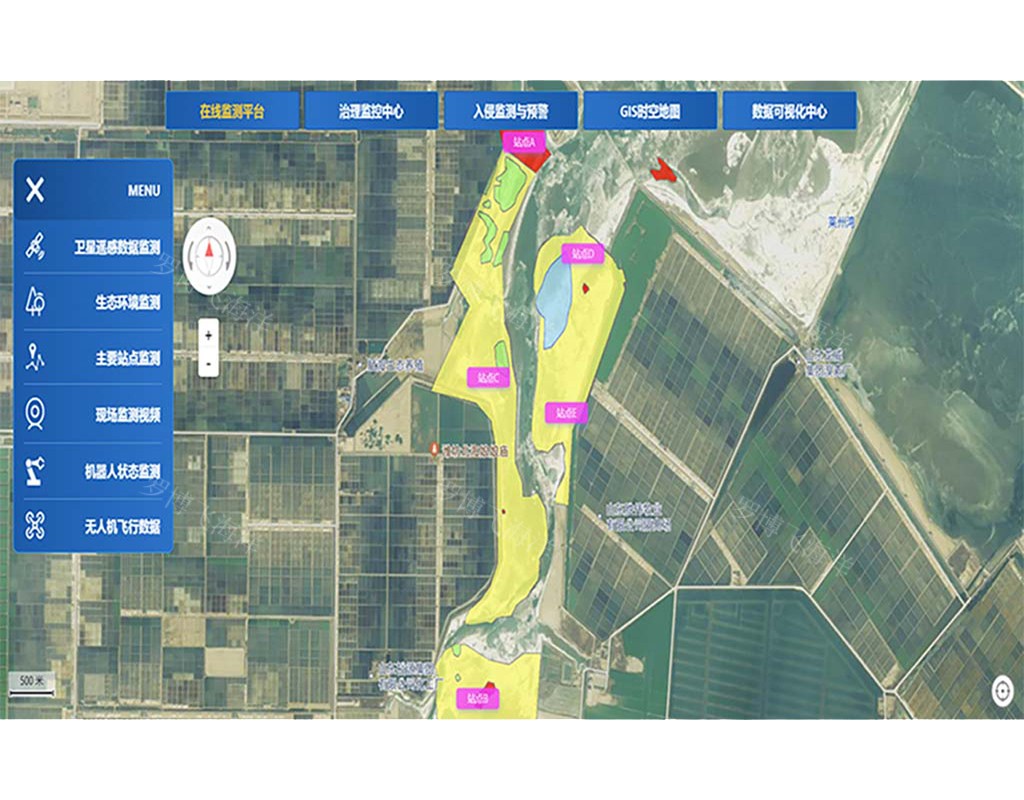

2)GIS地圖子系統
提供互花米草遙感監測專題圖,能夠?qū)Φ貓D進行縮放展示功能?;诙?/span>\三維GIS系統,繪制互花米草區域分布專題圖,可進行地圖縮放、全圖顯示、漫游、鷹眼顯示、分層選擇、單點選擇、矩形選擇、圓形選擇、地圖打印、地圖切換以及其他專題圖制作等操作。

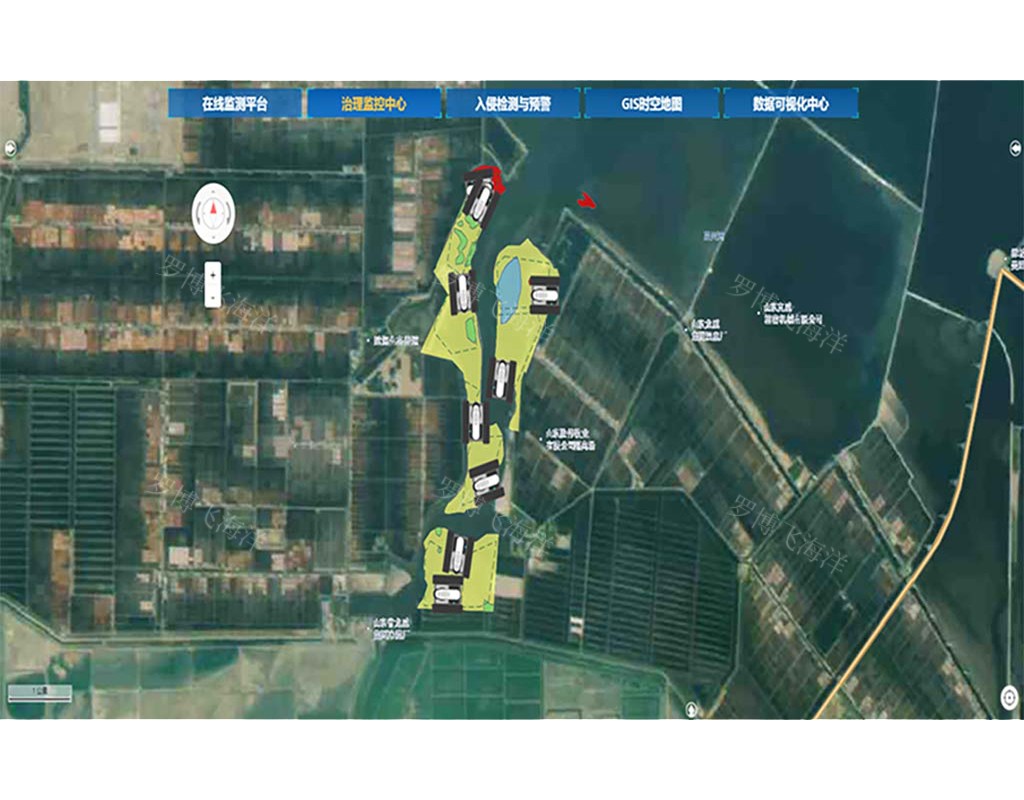

3)互花米草生態治理智能機器人集群管理子系統
通過5G網絡進行遠程監控和管理,可實時查看現場互花米草生態治理智能機器人工作狀態和工作軌跡,結合無人機和衛星遙感數據,可對整個區塊進行細致排查和狀態更新。并能夠調用現場調查數據和遙感監測數據,展示互花米草治理前后場景變化和生態環境變化數據。

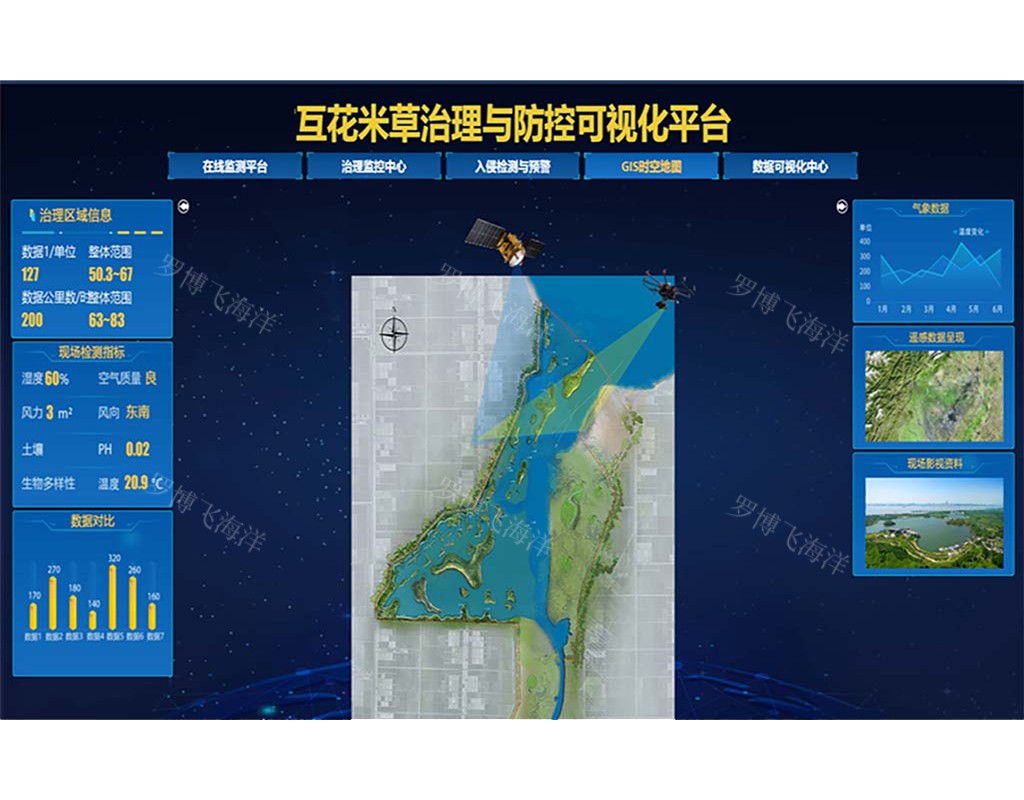

4)互花米草治理成效智慧評估子系統
借助現場監控數據,結合不同時間上傳的無人機飛行數據和衛星遙感數據,集成已有的互花米草智能識別技術。將檢測到互花米草的區域信息導入GIS系統,并按照零星入侵、斑塊生長、大片聚集和區域占據等級別標注入侵程度。能夠?qū)崿F(xiàn)對清除區互花米草復生狀況及互花米草新入侵狀況進行預警,及時引導互花米草生態治理智能機器人前往實施精準清除,從而實現對互花米草的長期生態化治理目標。
